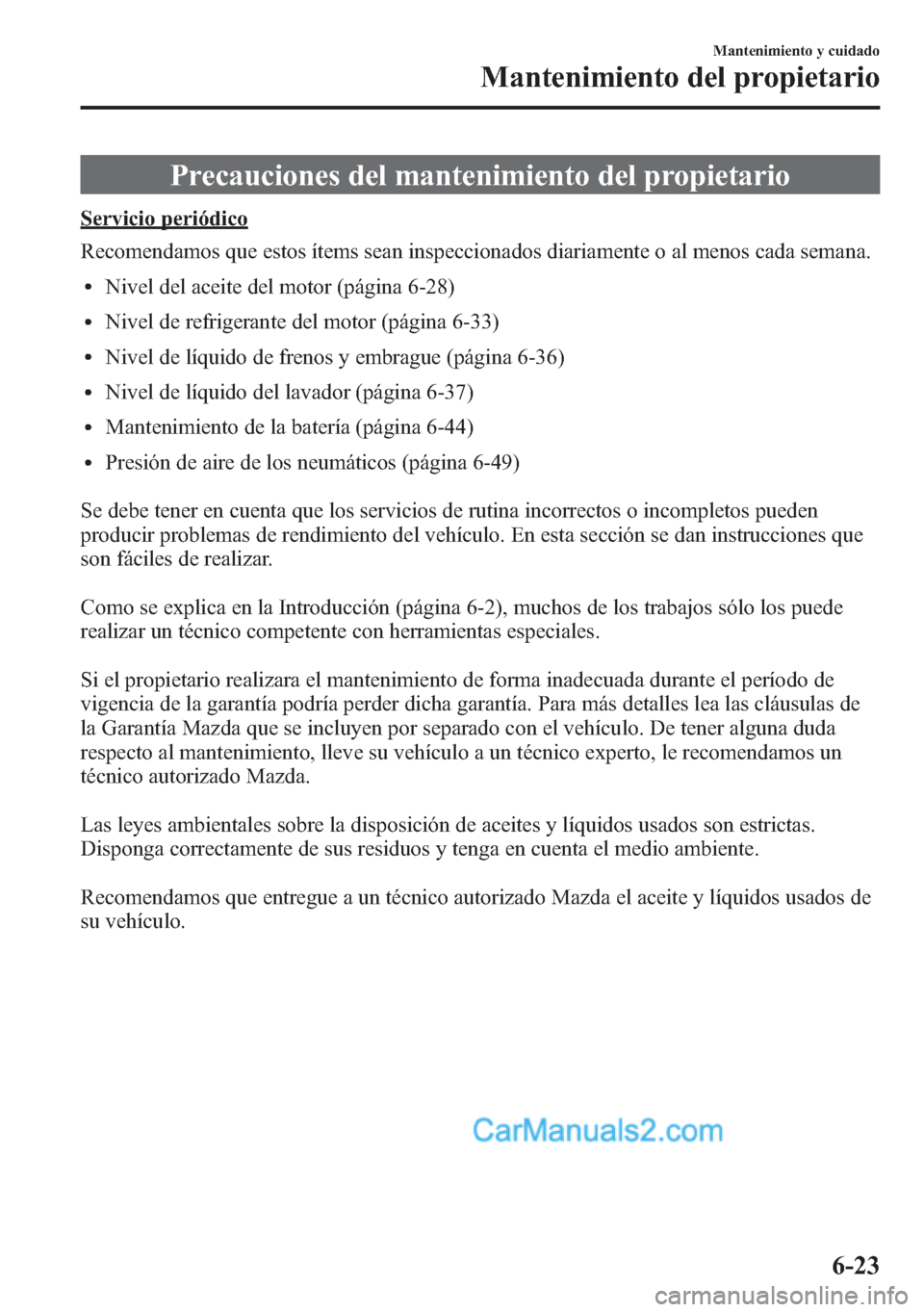

Precauciones del mantenimiento del propietario
Servicio periódico
Recomendamos que estos ítems sean inspeccionados diariamente o al menos cada semana.
lNivel del aceite del motor (página 6-28)
lNivel de refrigerante del motor (página 6-33)
lNivel de líquido de frenos y embrague (página 6-36)
lNivel de líquido del lavador (página 6-37)
lMantenimiento de la batería (página 6-44)
lPresión de aire de los neumáticos (página 6-49)
Se debe tener en cuenta que los servicios de rutina incorrectos o incompletos pueden
producir problemas de rendimiento del vehículo. En esta sección se dan instrucciones que
son fáciles de realizar.
Como se explica en la Introducción (página 6-2), muchos de los trabajos sólo los puede
realizar un técnico competente con herramientas especiales.
Si el propietario realizara el mantenimiento de forma inadecuada durante el período de
vigencia de la garantía podría perder dicha garantía. Para más detalles lea las cláusulas de
la Garantía Mazda que se incluyen por separado con el vehículo. De tener alguna duda
respecto al mantenimiento, lleve su vehículo a un técnico experto, le recomendamos un
técnico autorizado Mazda.
Las leyes ambientales sobre la disposición de aceites y líquidos usados son estrictas.
Disponga correctamente de sus residuos y tenga en cuenta el medio ambiente.
Recomendamos que entregue a un técnico autorizado Mazda el aceite y líquidos usados de
su vehículo.
Mantenimiento y cuidado
Mantenimiento del propietario
6-23

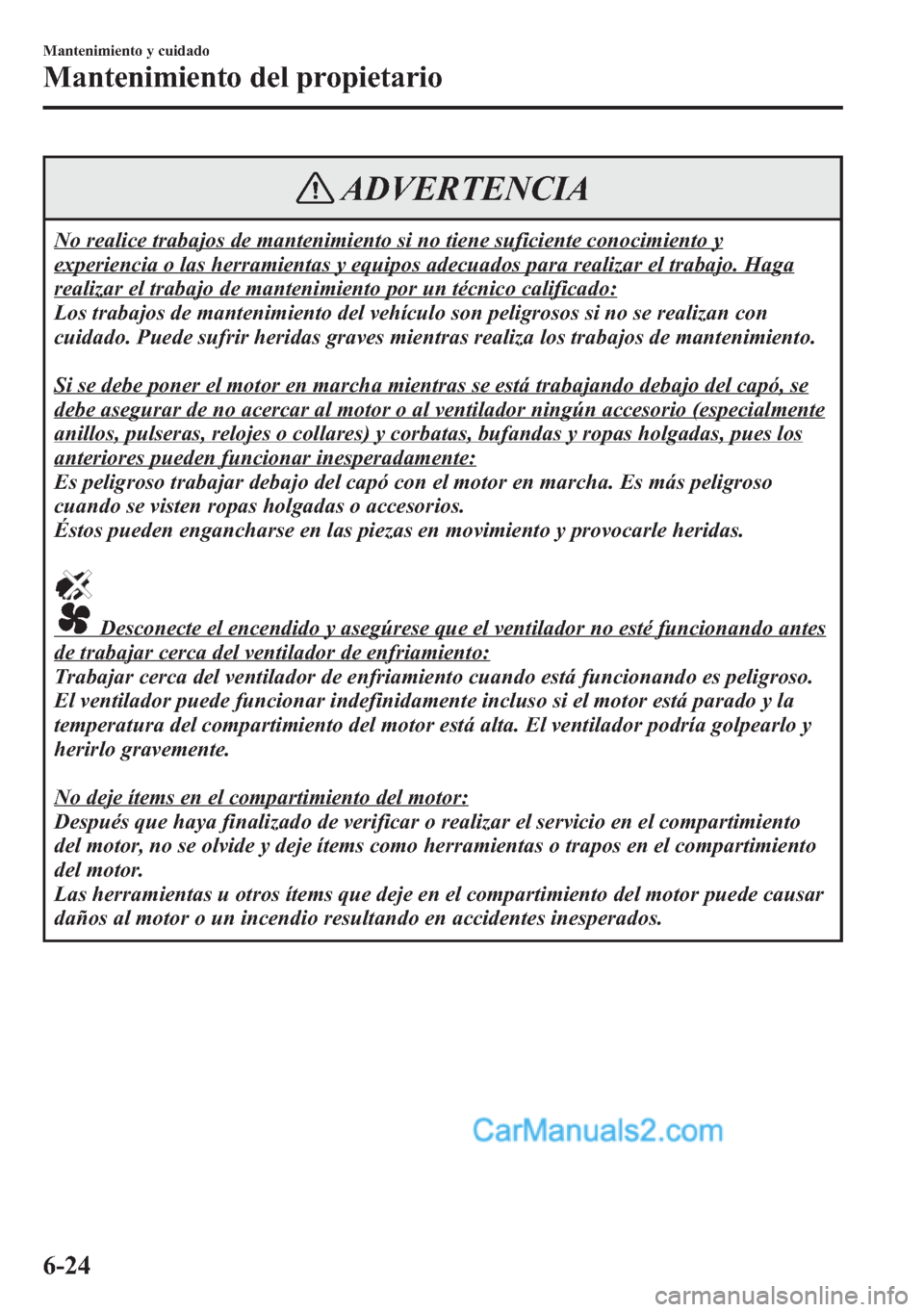

ADVERTENCIA
No realice trabajos de mantenimiento si no tiene suficiente conocimiento y
experiencia o las herramientas y equipos adecuados para realizar el trabajo. Haga
realizar el trabajo de mantenimiento por un técnico calificado:
Los trabajos de mantenimiento del vehículo son peligrosos si no se realizan con
cuidado. Puede sufrir heridas graves mientras realiza los trabajos de mantenimiento.
Si se debe poner el motor en marcha mientras se está trabajando debajo del capó, se
debe asegurar de no acercar al motor o al ventilador ningún accesorio (especialmente
anillos, pulseras, relojes o collares) y corbatas, bufandas y ropas holgadas, pues los
anteriores pueden funcionar inesperadamente:
Es peligroso trabajar debajo del capó con el motor en marcha. Es más peligroso
cuando se visten ropas holgadas o accesorios.
Éstos pueden engancharse en las piezas en movimiento y provocarle heridas.
Desconecte el encendido y asegúrese que el ventilador no esté funcionando antes
de trabajar cerca del ventilador de enfriamiento:
Trabajar cerca del ventilador de enfriamiento cuando está funcionando es peligroso.
El ventilador puede funcionar indefinidamente incluso si el motor está parado y la
temperatura del compartimiento del motor está alta. El ventilador podría golpearlo y
herirlo gravemente.
No deje ítems en el compartimiento del motor:
Después que haya finalizado de verificar o realizar el servicio en el compartimiento
del motor, no se olvide y deje ítems como herramientas o trapos en el compartimiento
del motor.
Las herramientas u otros ítems que deje en el compartimiento del motor puede causar
daños al motor o un incendio resultando en accidentes inesperados.
6-24
Mantenimiento y cuidado
Mantenimiento del propietario

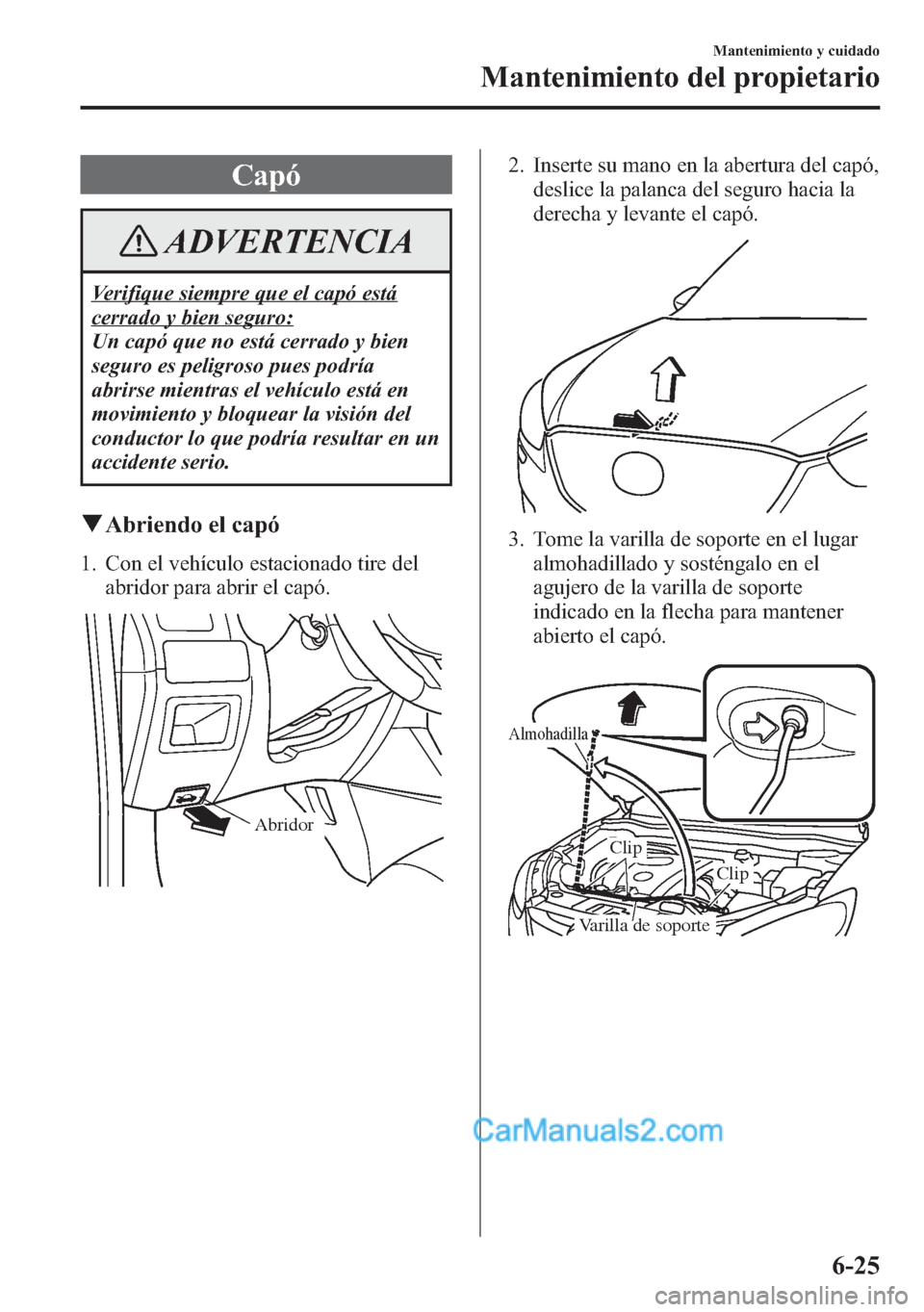

Capó
ADVERTENCIA
Verifique siempre que el capó está
cerrado y bien seguro:
Un capó que no está cerrado y bien
seguro es peligroso pues podría
abrirse mientras el vehículo está en
movimiento y bloquear la visión del
conductor lo que podría resultar en un
accidente serio.
qAbriendo el capó
1. Con el vehículo estacionado tire del
abridor para abrir el capó.
Abridor
2. Inserte su mano en la abertura del capó,
deslice la palanca del seguro hacia la
derecha y levante el capó.
3. Tome la varilla de soporte en el lugar
almohadillado y sosténgalo en el
agujero de la varilla de soporte
indicado en la flecha para mantener
abierto el capó.
Almohadilla
Clip
Clip
Varilla de soporte
Mantenimiento y cuidado
Mantenimiento del propietario
6-25

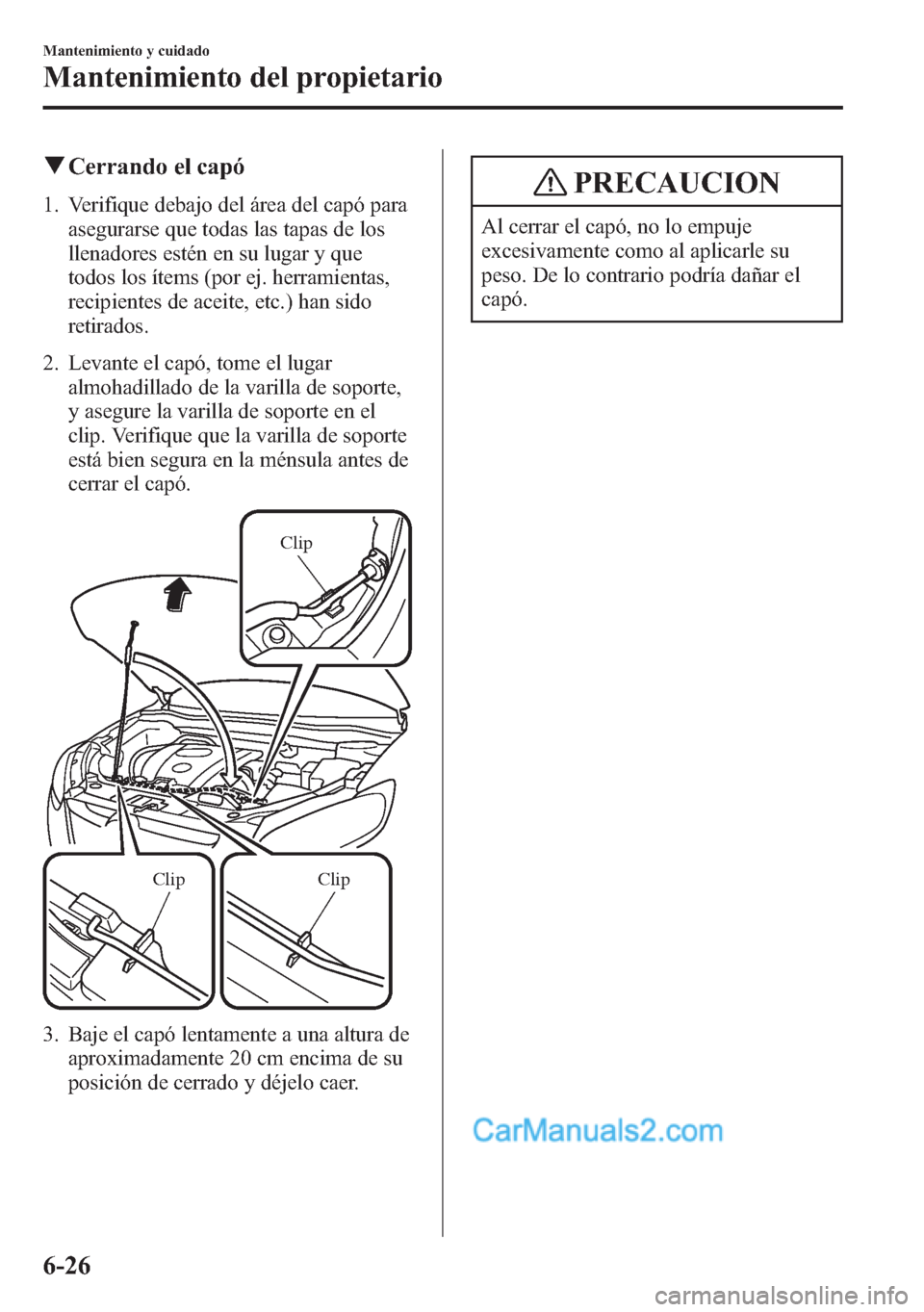

qCerrando el capó
1. Verifique debajo del área del capó para
asegurarse que todas las tapas de los
llenadores estén en su lugar y que
todos los ítems (por ej. herramientas,
recipientes de aceite, etc.) han sido
retirados.
2. Levante el capó, tome el lugar
almohadillado de la varilla de soporte,
y asegure la varilla de soporte en el
clip. Verifique que la varilla de soporte
está bien segura en la ménsula antes de
cerrar el capó.
Clip
ClipClip
3. Baje el capó lentamente a una altura de
aproximadamente 20 cm encima de su
posición de cerrado y déjelo caer.
PRECAUCION
Al cerrar el capó, no lo empuje
excesivamente como al aplicarle su
peso. De lo contrario podría dañar el
capó.
6-26
Mantenimiento y cuidado
Mantenimiento del propietario

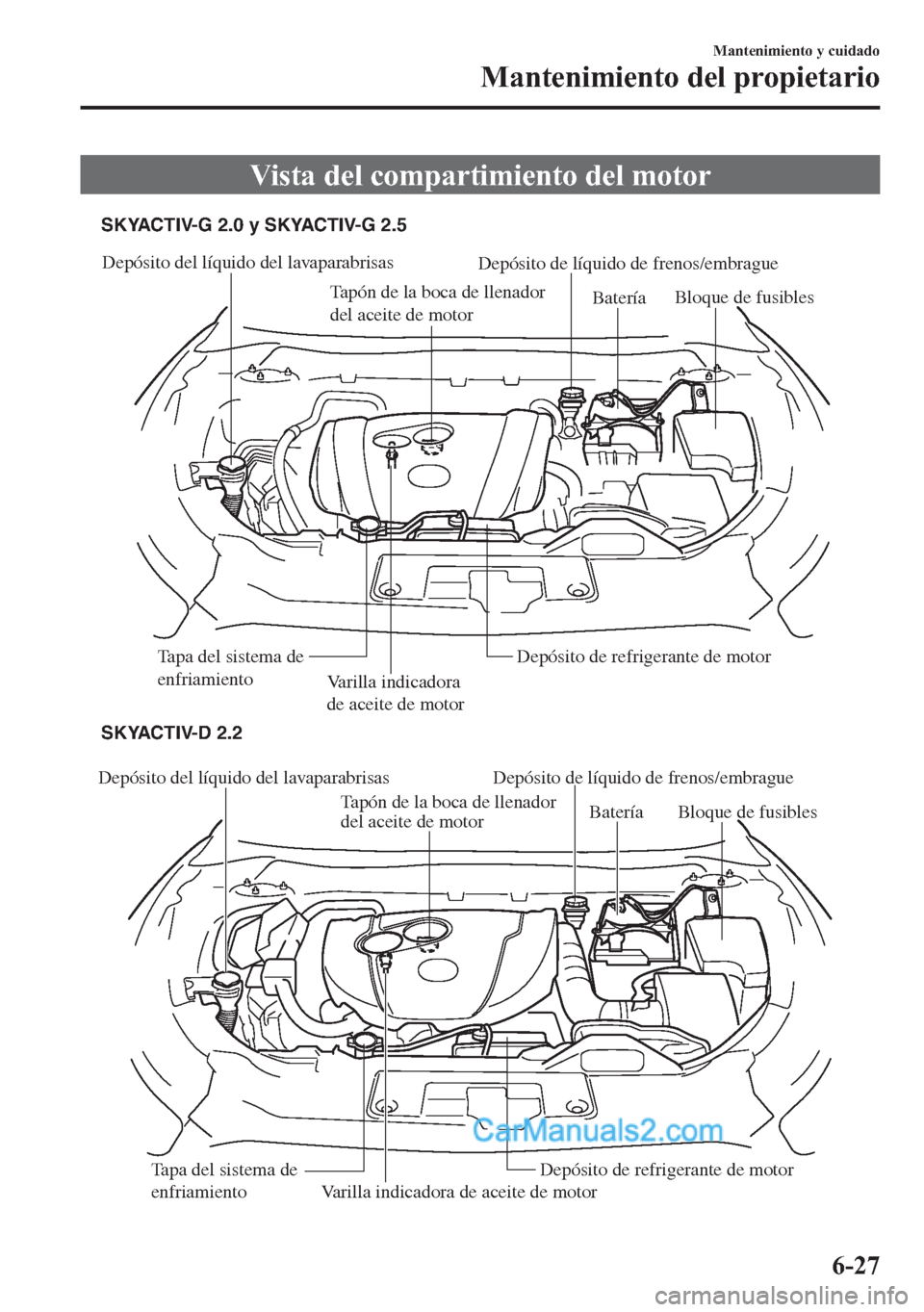

Vista del compartimiento del motor
Depósito del líquido del lavaparabrisas
Tapón de la boca de llenador
del aceite de motorDepósito de líquido de frenos/embrague
Varilla indicadora de aceite de motorBatería Bloque de fusibles
Tapa del sistema de
enfriamiento Depósito de refrigerante de motor
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
SKYACTIV-D 2.2
Depósito del líquido del lavaparabrisas
Tapón de la boca de llenador
del aceite de motorDepósito de líquido de frenos/embrague
Varilla indicadora
de aceite de motorBatería
Depósito de refrigerante de motorBloque de fusibles
Tapa del sistema de
enfriamiento
Mantenimiento y cuidado
Mantenimiento del propietario
6-27

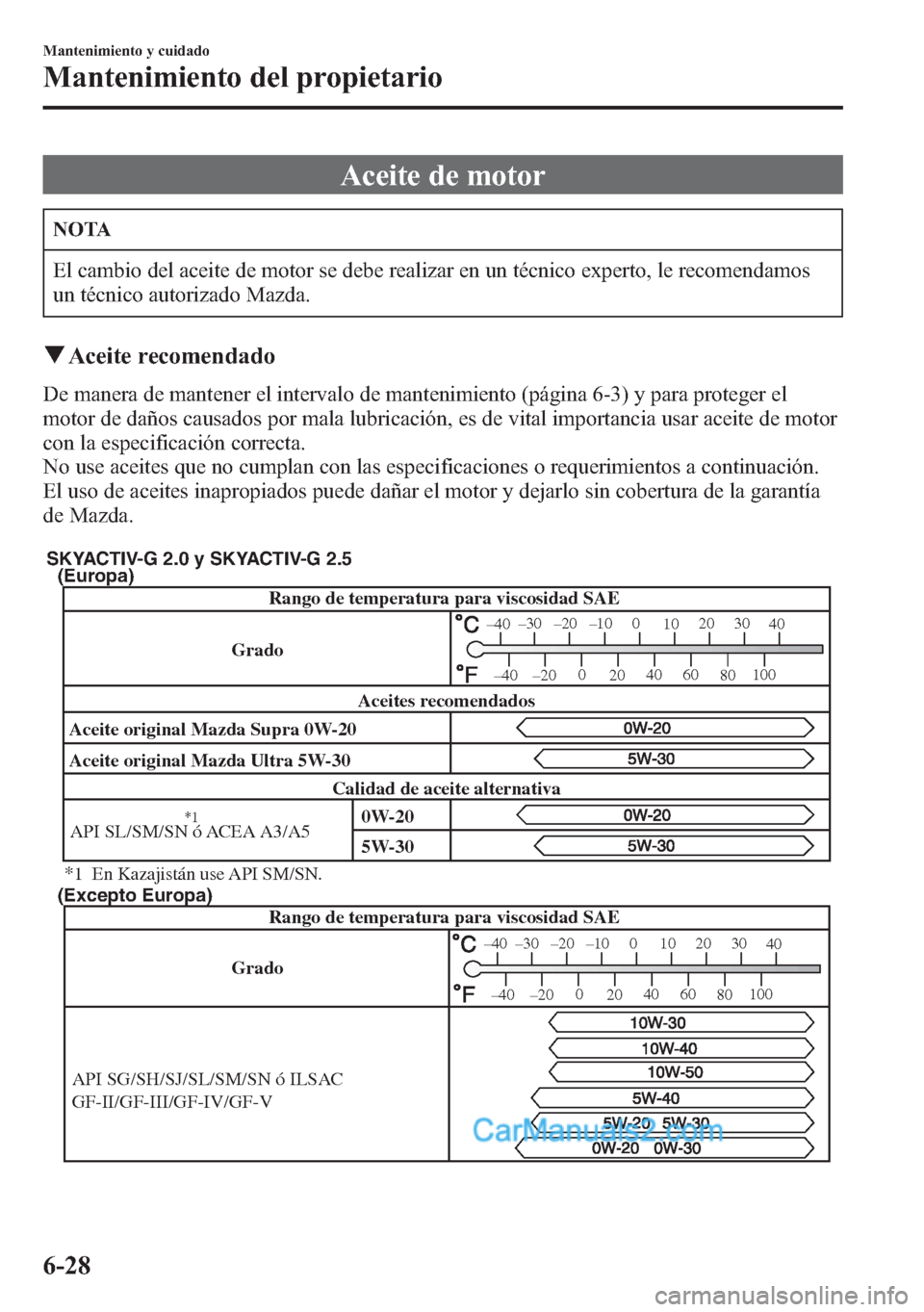

Aceite de motor
NOTA
El cambio del aceite de motor se debe realizar en un técnico experto, le recomendamos
un técnico autorizado Mazda.
qAceite recomendado
De manera de mantener el intervalo de mantenimiento (página 6-3) y para proteger el
motor de daños causados por mala lubricación, es de vital importancia usar aceite de motor
con la especificación correcta.
No use aceites que no cumplan con las especificaciones o requerimientos a continuación.
El uso de aceites inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía
de Mazda.
Rango de temperatura para viscosidad SAE
Aceite original Mazda Ultra 5W-30
API SL/SM/SN ó ACEA A3/A5 Aceite original Mazda Supra 0W-20
Calidad de aceite alternativaAceites recomendados(Europa)
(Excepto Europa)
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Grado Grado
Rango de temperatura para viscosidad SAE
API SG/SH/SJ/SL/SM/SN ó ILSAC
GF-II/GF-III/GF-IV/GF-V
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
5W-30 0W-20
*1 En Kazajistán use API SM/SN.
*1
6-28
Mantenimiento y cuidado
Mantenimiento del propietario

(Europa)
(Excepto Europa)
Grado Rango de temperatura para viscosidad SAE
ACEA C3
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40

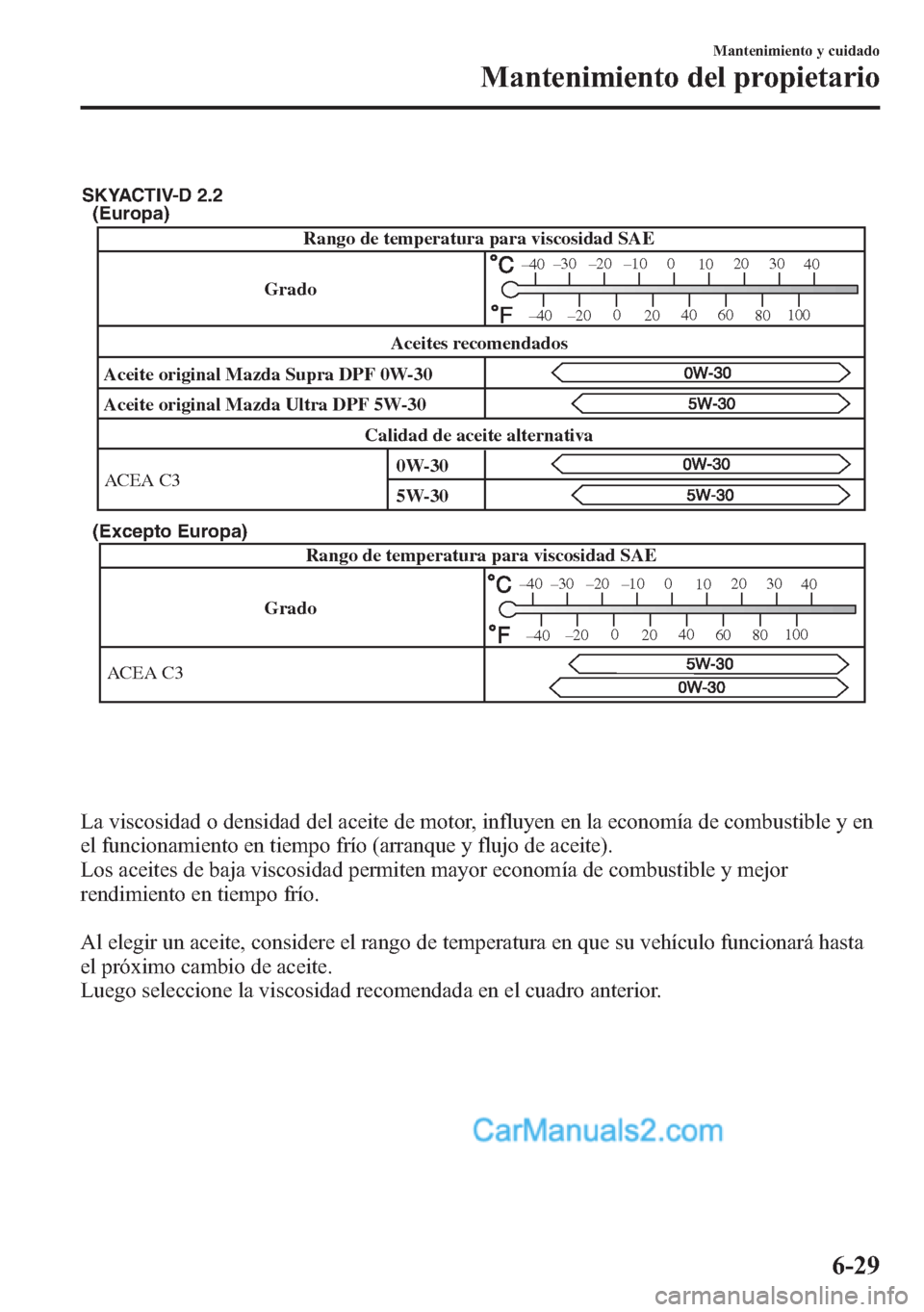

SKYACTIV-D 2.2
Rango de temperatura para viscosidad SAE
Grado
Aceite original Mazda Ultra DPF 5W-30 Aceite original Mazda Supra DPF 0W-30
Calidad de aceite alternativaAceites recomendados
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
ACEA C3
5W-30 0W-30
La viscosidad o densidad del aceite de motor, influyen en la economía de combustible y en
el funcionamiento en tiempo frío (arranque y flujo de aceite).
Los aceites de baja viscosidad permiten mayor economía de combustible y mejor
rendimiento en tiempo frío.
Al elegir un aceite, considere el rango de temperatura en que su vehículo funcionará hasta
el próximo cambio de aceite.
Luego seleccione la viscosidad recomendada en el cuadro anterior.
Mantenimiento y cuidado
Mantenimiento del propietario
6-29

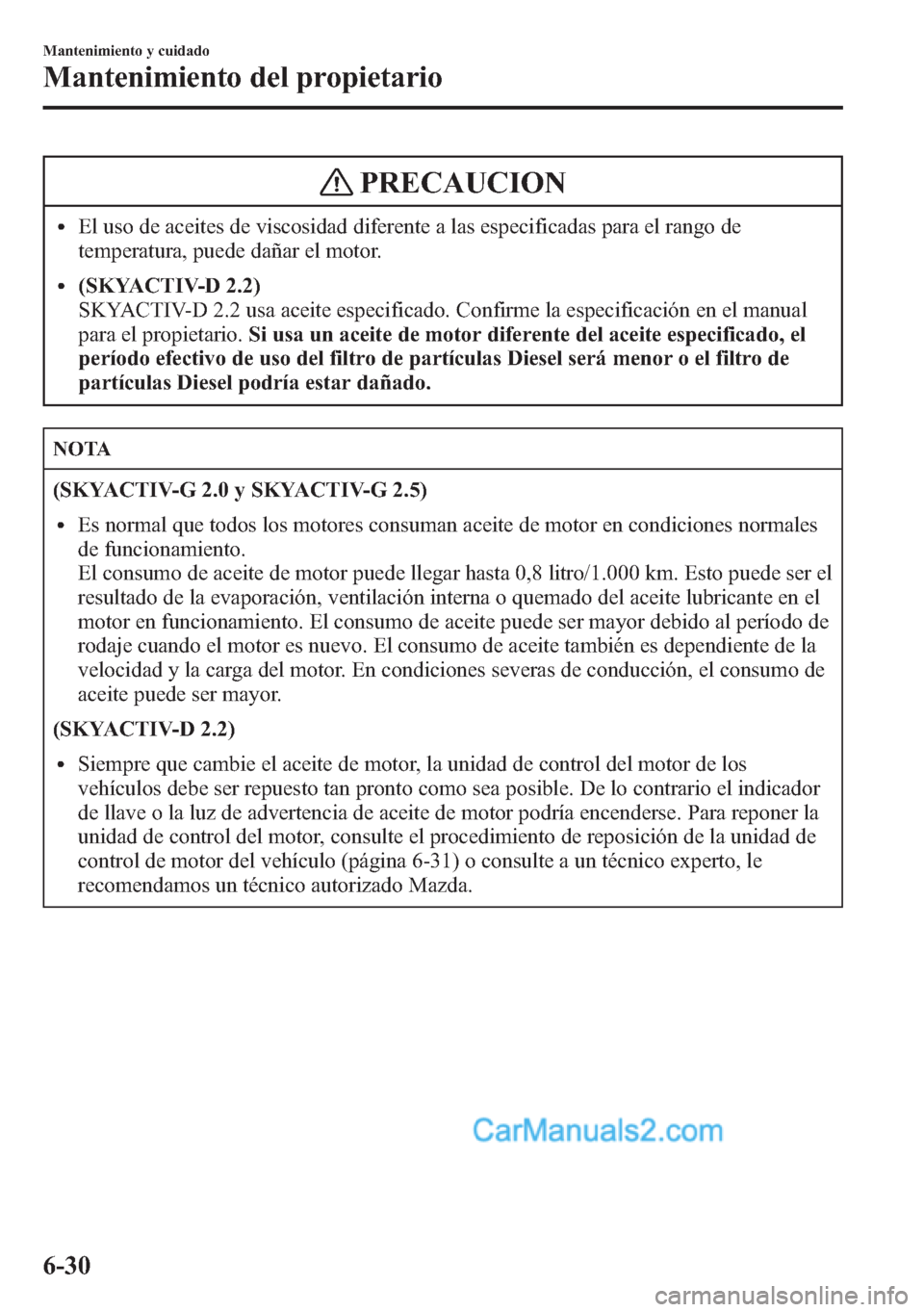

PRECAUCION
lEl uso de aceites de viscosidad diferente a las especificadas para el rango de
temperatura, puede dañar el motor.
l(SKYACTIV-D 2.2)
SKYACTIV-D 2.2 usa aceite especificado. Confirme la especificación en el manual
para el propietario.Si usa un aceite de motor diferente del aceite especificado, el
período efectivo de uso del filtro de partículas Diesel será menor o el filtro de
partículas Diesel podría estar dañado.
NOTA
(SKYACTIV-G 2.0 y SKYACTIV-G 2.5)
lEs normal que todos los motores consuman aceite de motor en condiciones normales
de funcionamiento.
El consumo de aceite de motor puede llegar hasta 0,8 litro/1.000 km. Esto puede ser el
resultado de la evaporación, ventilación interna o quemado del aceite lubricante en el
motor en funcionamiento. El consumo de aceite puede ser mayor debido al período de
rodaje cuando el motor es nuevo. El consumo de aceite también es dependiente de la
velocidad y la carga del motor. En condiciones severas de conducción, el consumo de
aceite puede ser mayor.
(SKYACTIV-D 2.2)
lSiempre que cambie el aceite de motor, la unidad de control del motor de los
vehículos debe ser repuesto tan pronto como sea posible. De lo contrario el indicador
de llave o la luz de advertencia de aceite de motor podría encenderse. Para reponer la
unidad de control del motor, consulte el procedimiento de reposición de la unidad de
control de motor del vehículo (página 6-31) o consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
6-30
Mantenimiento y cuidado
Mantenimiento del propietario

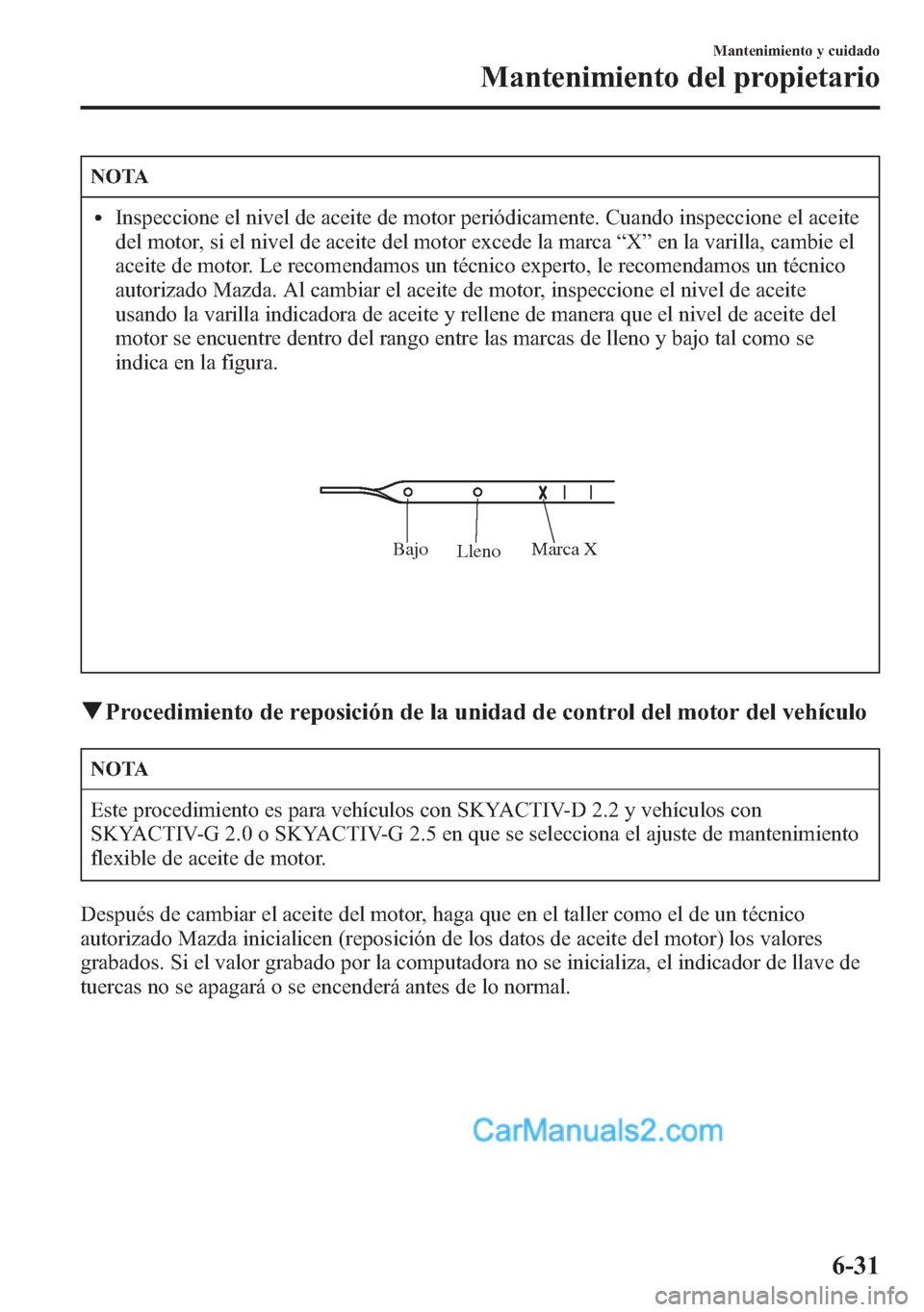

NOTA
lInspeccione el nivel de aceite de motor periódicamente. Cuando inspeccione el aceite
del motor, si el nivel de aceite del motor excede la marca“X”en la varilla, cambie el
aceite de motor. Le recomendamos un técnico experto, le recomendamos un técnico
autorizado Mazda. Al cambiar el aceite de motor, inspeccione el nivel de aceite
usando la varilla indicadora de aceite y rellene de manera que el nivel de aceite del
motor se encuentre dentro del rango entre las marcas de lleno y bajo tal como se
indica en la figura.
Marca X
Lleno Bajo
qProcedimiento de reposición de la unidad de control del motor del vehículo
NOTA
Este procedimiento es para vehículos con SKYACTIV-D 2.2 y vehículos con
SKYACTIV-G 2.0 o SKYACTIV-G 2.5 en que se selecciona el ajuste de mantenimiento
flexible de aceite de motor.
Después de cambiar el aceite del motor, haga que en el taller como el de un técnico
autorizado Mazda inicialicen (reposición de los datos de aceite del motor) los valores
grabados. Si el valor grabado por la computadora no se inicializa, el indicador de llave de
tuercas no se apagará o se encenderá antes de lo normal.
Mantenimiento y cuidado
Mantenimiento del propietario
6-31

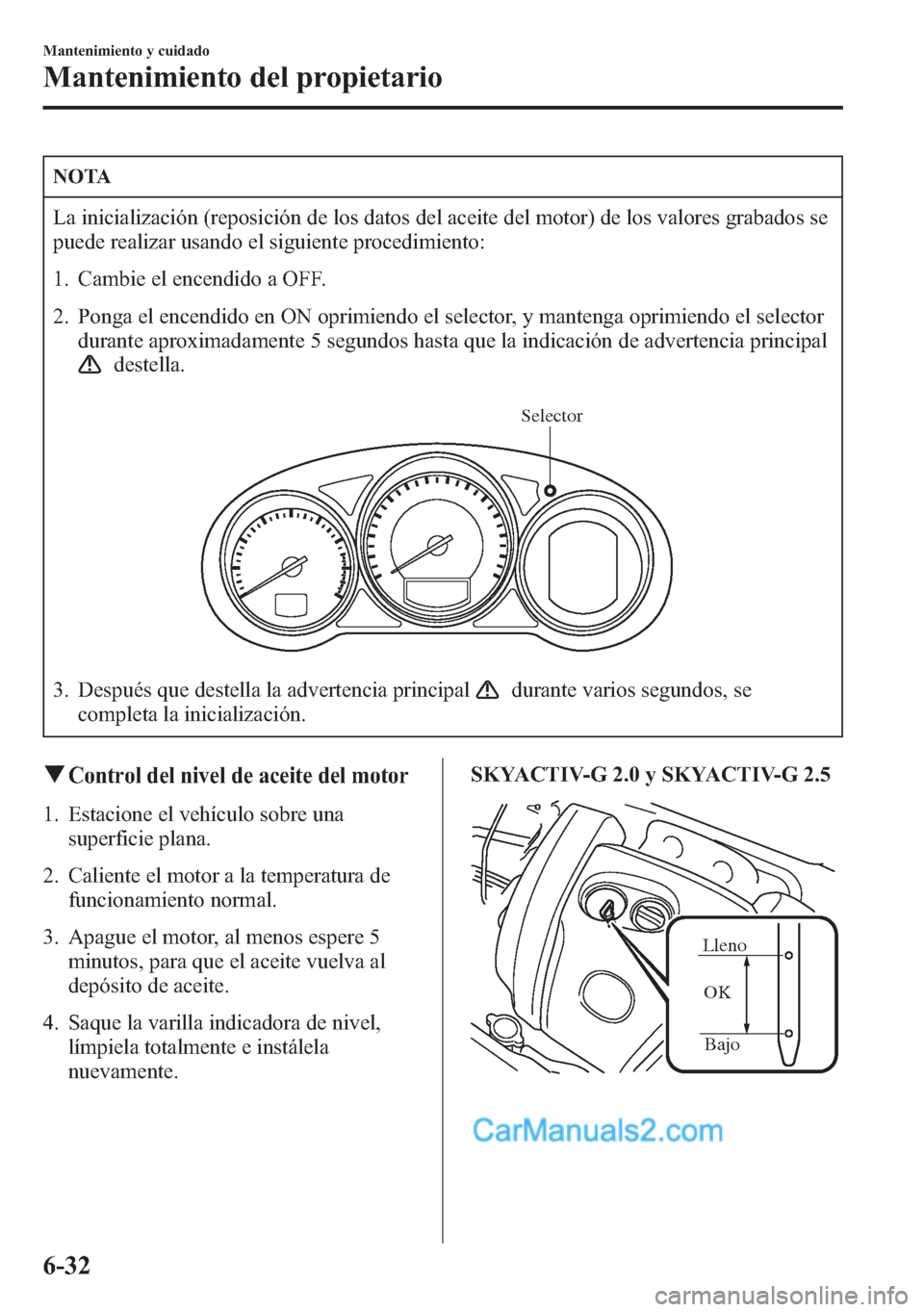

NOTA
La inicialización (reposición de los datos del aceite del motor) de los valores grabados se
puede realizar usando el siguiente procedimiento:
1. Cambie el encendido a OFF.
2. Ponga el encendido en ON oprimiendo el selector, y mantenga oprimiendo el selector
durante aproximadamente 5 segundos hasta que la indicación de advertencia principal
destella.
Selector
3. Después que destella la advertencia principaldurante varios segundos, se
completa la inicialización.
qControl del nivel de aceite del motor
1. Estacione el vehículo sobre una
superficie plana.
2. Caliente el motor a la temperatura de
funcionamiento normal.
3. Apague el motor, al menos espere 5
minutos, para que el aceite vuelva al
depósito de aceite.
4. Saque la varilla indicadora de nivel,
límpiela totalmente e instálela
nuevamente.SKYACTIV-G 2.0 y SKYACTIV-G 2.5
Lleno
OK
Bajo
